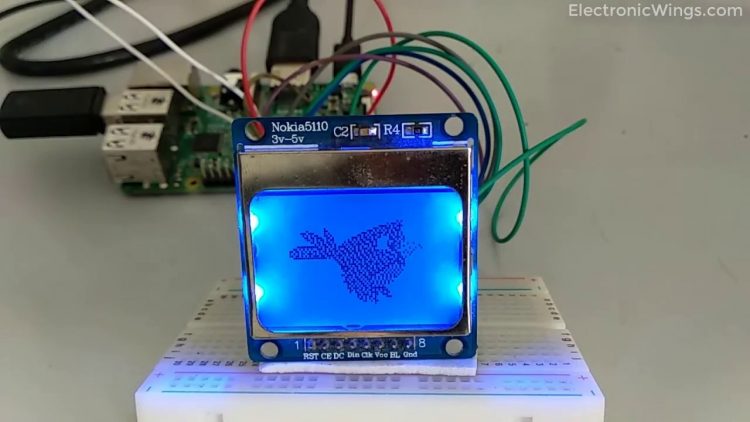

这篇文章教大家在树莓派上如何使用Python连接Nokia 5110 LCD显示信息。Nokia 5110显示屏价格比较低，仅需要13元即可包邮到家，同时Nokia 5110显示屏使用SPI（串行外围接口）协议控制，并使用PCD8544作为其控制器。控制方式比较简单，作为树莓派的显示屏可以显示较多的信息。以下是具体的教程。 树莓派使用C语言驱动Nokia 5110 屏幕已经在科技爱好者博客之前的文章中讲过了，可以参考这篇文章：树莓派使用Nokia5110显示屏显示系统信息。

一、需要的硬件

树莓派一个 Nokia 5110显示屏一个 母对母杜邦线 至少8根 Nokia 5110显示屏的信息以前介绍过，这里不再赘述，请参考这篇文章：树莓派使用Nokia5110显示屏显示系统信息。

二、树莓派与显示屏的连接

树莓派与诺基亚5110显示屏的连接方式如下图：

这里图中显示的树莓派B型号，如果你手中的树莓派是2代、3代或者4代，连接方式都是一样的，其他的树莓派型号中管脚有40个，是在树莓派B的基础上增加的，前26个功能一样，即全部兼容。 这里连接中使用树莓派的SPI0口进行通信，SPI0的端口可以在这里找到：

引脚映射

VCC连接到3.3V电源，因为LCD和驱动器需要3.3V电源和3.3V逻辑电平进行通信。 1. RST ————复位。https://pinout.xyz/pinout/pin16_gpio23 2. CE——芯片选择。https://pinout.xyz/pinout/pin24_gpio8 3. DC—数据/命令选择。https://pinout.xyz/pinout/pin21_gpio9 4. DIN —串行数据线。https://pinout.xyz/pinout/pin19_gpio10 5. CLK——串行时钟速度。https://pinout.xyz/pinout/pin23_gpio11 6. VCC —电源3.3V（正）。https://pinout.xyz/pinout/pin1_3v3_power 7. LIGHT ———背光控制端子。https://pinout.xyz/pinout/pin15_gpio22 8. GND — — –负电源。https://pinout.xyz/pinout/ground 按照要求将nokia 5110显示屏与树莓派连接好，之后就可以进行下一步了。

三、开启树莓派SPI接口

在使用SPI控制Nokia 5110显示屏前，首先要开启SPI端口，开启方式如下：

sudo raspi-config

开启SPI接口后，我们再确认下：

$ ls -l /dev/spi*
crw-rw---- 1 root spi 153, 0 Feb 23 10:22 /dev/spidev0.0
crw-rw---- 1 root spi 153, 1 Feb 23 10:22 /dev/spidev0.1

四、安装Nokia LCD python库

对于LCD显示，有许多库和库的许多变体。对于带有PCD8544的LCD，我选择了这个库  https://github.com/rm-hull/luma.lcd 。 该库已经可以作为python存储库的一部分，键入以下命令以安装所有必需的软件。

$ sudo apt-get install python-dev python-pip libfreetype6-dev libjpeg-dev build-essential
$ sudo -H pip install --upgrade luma.lcd -i https://pypi.tuna.tsinghua.edu.cn/simple
$ sudo pip install aux -i https://pypi.tuna.tsinghua.edu.cn/simple

这里使用pip 安装python时速度超级慢，后来使用了清华大学的镜像后，速度由5KB/S变到了4MB/S，不得不说，有镜像源真的方便啊。

五、用python驱动Nokia 5110显示屏

现在，一切就绪，只需要打开编辑器梭哈一番，Nokia 5110显示屏就能显示信息了，我这里以显示“Hello World!”为例。 编辑输入以下代码：

#! /usr/bin/python

from luma.core.interface.serial import spi
from luma.core.render import canvas
from luma.lcd.device import pcd8544, st7735, uc1701x
from RPi import GPIO
from luma.lcd.aux import backlight


serial = spi(port=0, device=0, gpio_DC=23, gpio_RST=24)
channel=18
light = backlight(gpio_LIGHT=channel, active_low=False)
light.enable(True)

device = pcd8544(serial,rotate=2)
with canvas(device) as draw:
    draw.rectangle(device.bounding_box, outline="white", fill="black")
    draw.text((10, 10), "Hello World！", fill="red")
raw_input("Here")

保存后执行，即可看到Nokia 5110屏幕显示了Hello World！字符，树莓派使用python驱动Nokia 5110 屏幕成功！

---
