LCD1602是一种 工业字符型液晶，能够同时显示16×02即32个字符，其中分为16列2行，所以叫做LCD1602液晶显示屏。1602液晶也叫1602字符型液晶，它是一种专门用来显示字母、数字、符号等的点阵型液晶模块。

本文科技爱好者博客教大家在Arduino上连接LCD1602，作为Arduino的显示屏，为其他的Arduino实验打下基础。

一、LCD1602管脚介绍

LCD1602采用标准的16脚接口，如下图所示，其中：

第1引脚：VCC接5V电源正极

第2引脚： VDD为电源地

第3引脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高（对比度过高时会 产生“鬼影”，使用时可以通过一个10K的电位器调整对比度）。

第4引脚：RS为寄存器选择，高电平1时选择数据寄存器、低电平0时选择指令寄存器。

第5引脚：RW为读写信号线，高电平(1)时进行读操作，低电平(0)时进行写操作。

第6引脚：E(或EN)端为使能(enable)端,高电平（1）时读取信息，负跳变时执行指令。

第7～14引脚：D0～D7为8位双向数据端。

第15～16脚：背光灯电源。其中第15引脚A背光灯负极，第16引脚K为背光灯正极。

二、Arduino连接LCD1602显示屏

由于 Aruidno的I/O口有限，所以使用4-bit模式。，即在连接时只是用LCD1602显示屏的D4-D7管脚，连接图如下：

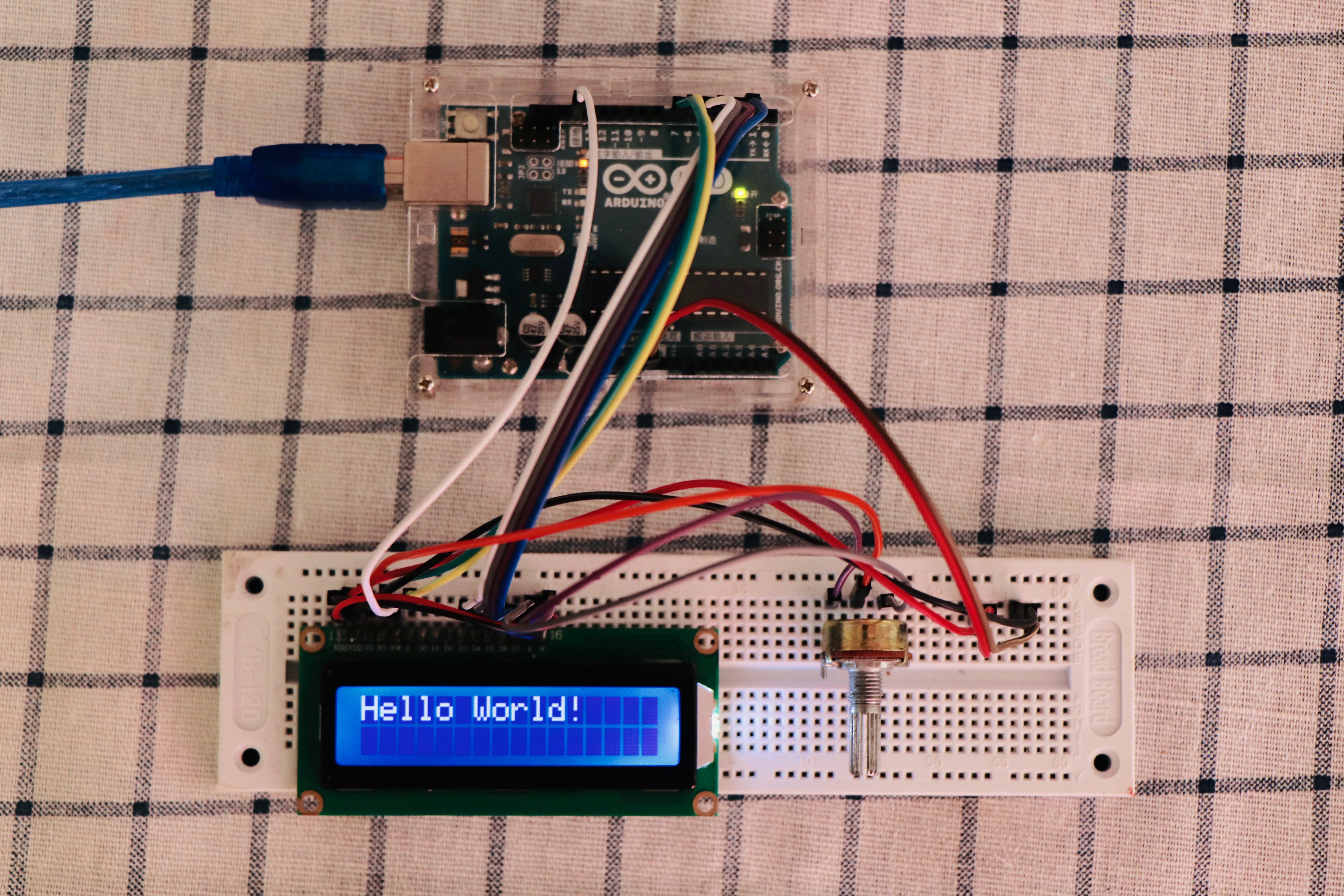

实际连接好之后是这样的：

在连接中，LCD1602的V0管脚连了一个10k欧姆的可变电阻，用来调节显示屏的对比度，这样就可以根据需要调节对比度。

三、编写程序，并下载

在Arduino IDE上编写LCD1602显示程序，我们简单的在屏幕中显示”Hello World!”，这个程序如下：

//引入依赖
#include <LiquidCrystal.h>

// 初始化LCD针脚
const int rs = 7, en = 6, d4 = 5, d5 = 4, d6 = 3, d7 = 2;
LiquidCrystal LCD(rs, en, d4, d5, d6, d7);

void setup() {
  LCD.begin(16,2);    //初始化,设置列行
  LCD.clear();    //清除屏幕
  LCD.print("Hello World!");  //在屏幕上显示"Hello World!"
}

void loop() {

}

在程序开头引入了LiquidCrystal.h库，这样就可以直接调用LCD的显示程序。

将程序编译并下载，LCD1602就顺利点亮了，屏幕中显示”Hello World!”。

---
