在Ardiuno第一个程序：点亮LED灯 中，我们通过Arduino控制LED灯的亮灭，现在，我们制作一个Arduino呼吸灯，使得LED灯的亮度逐渐变化。本文使用analogWrite()函数输出PWM波来制作一个带呼吸效果的LED灯。

一、需要的材料

Arduino UNO 一个；

LED灯一个；

220欧姆电阻一个；

面包板一块；

公对公杜邦线2条。

二、电路原理图

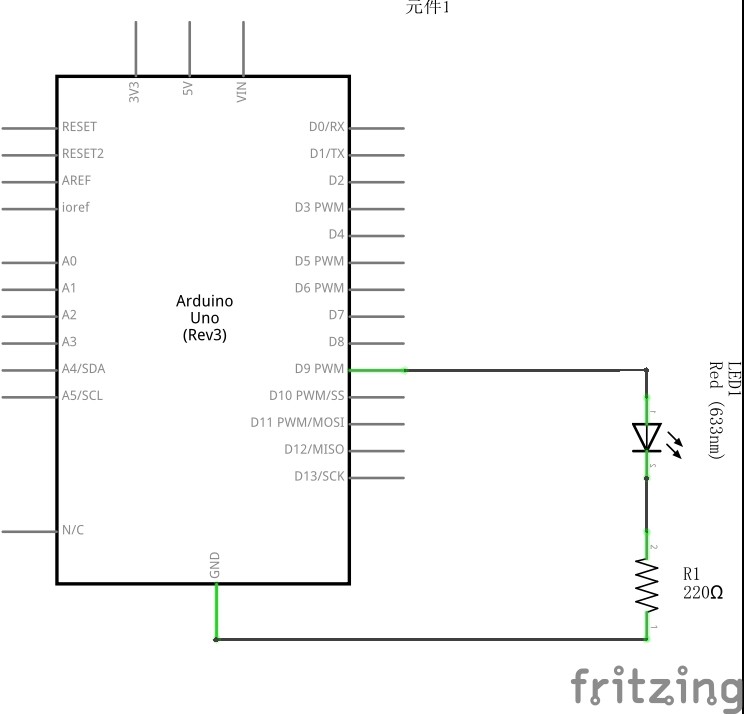

Arduino呼吸灯实验的电路原理图如下：

LED灯的一个引脚连接到了带PWM功能的D9引脚上，同时将LED灯与一个220欧姆的电阻串起来的原因是为了保护Arduino,如果没有这个电阻，由于LED灯的电阻过小，导致流过Arduino的电流很大，可能会烧坏Arduino。

三、连接示意图

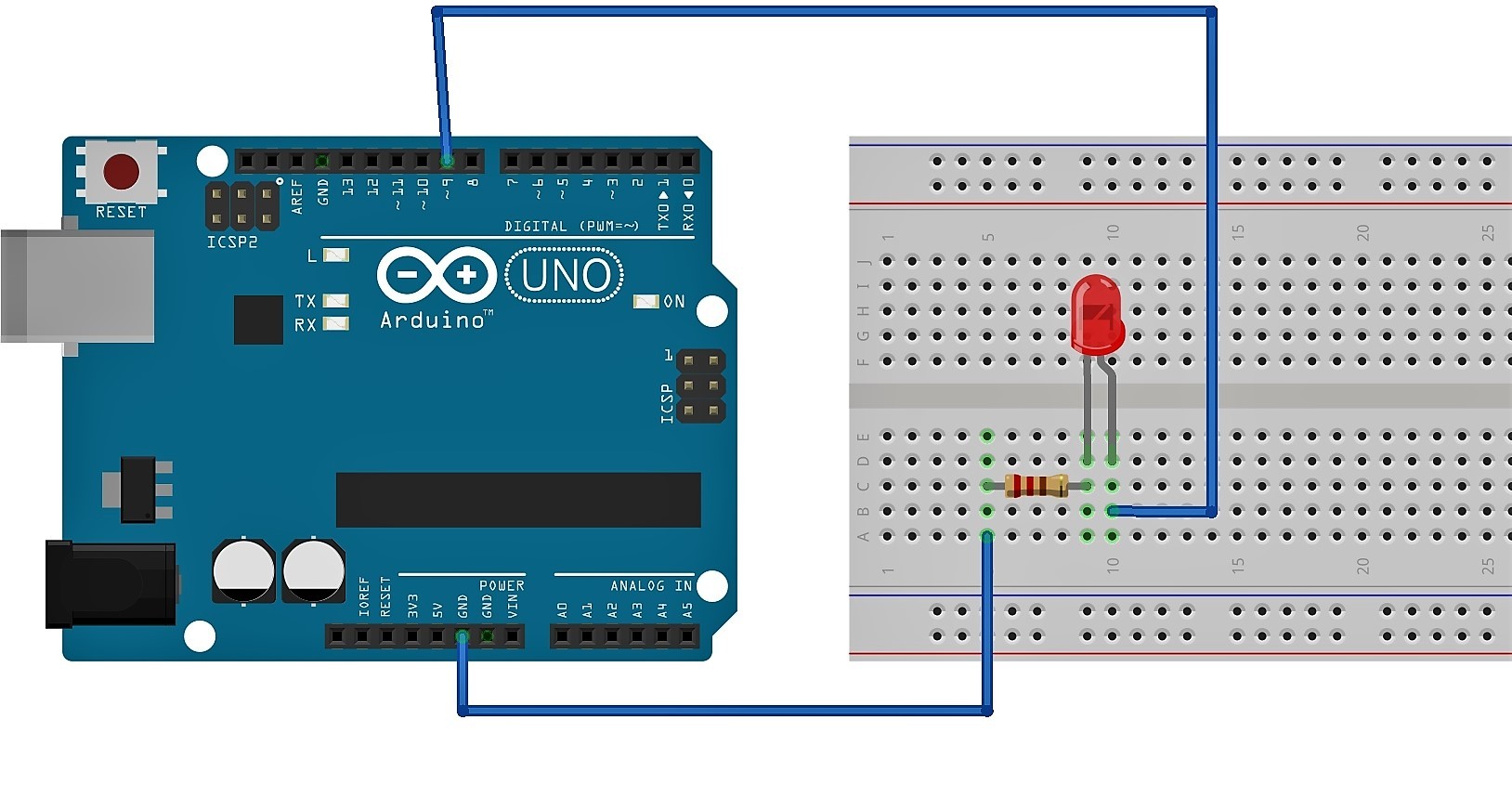

Arduino呼吸灯实验的电路连接图如下：

四、Arduino呼吸灯程序

Arduino呼吸灯实验的程序如下：


int ledPin=9;

void setup() {
  // put your setup code here, to run once:

}

void loop() {
  // put your main code here, to run repeatedly:

for(int fadevalue=0;fadevalue<=255;fadevalue+=3)
{
  analogWrite(ledPin,fadevalue);
  delay(30);
}

for(int fadevalue=255;fadevalue>=0;fadevalue-=3){
  analogWrite(ledPin,fadevalue);
  delay(30);
  }

}

下载程序到Arduino上，可以观察到Arduino上的板载LED灯由灭逐渐变亮，接着又逐渐熄灭，这样一直循环。通过改变delay()的值，可以改变呼吸灯的频率。

---
