树莓派GPIO通过PWM来控制RGB彩色LED灯，可以显示任何我们想要的颜色。

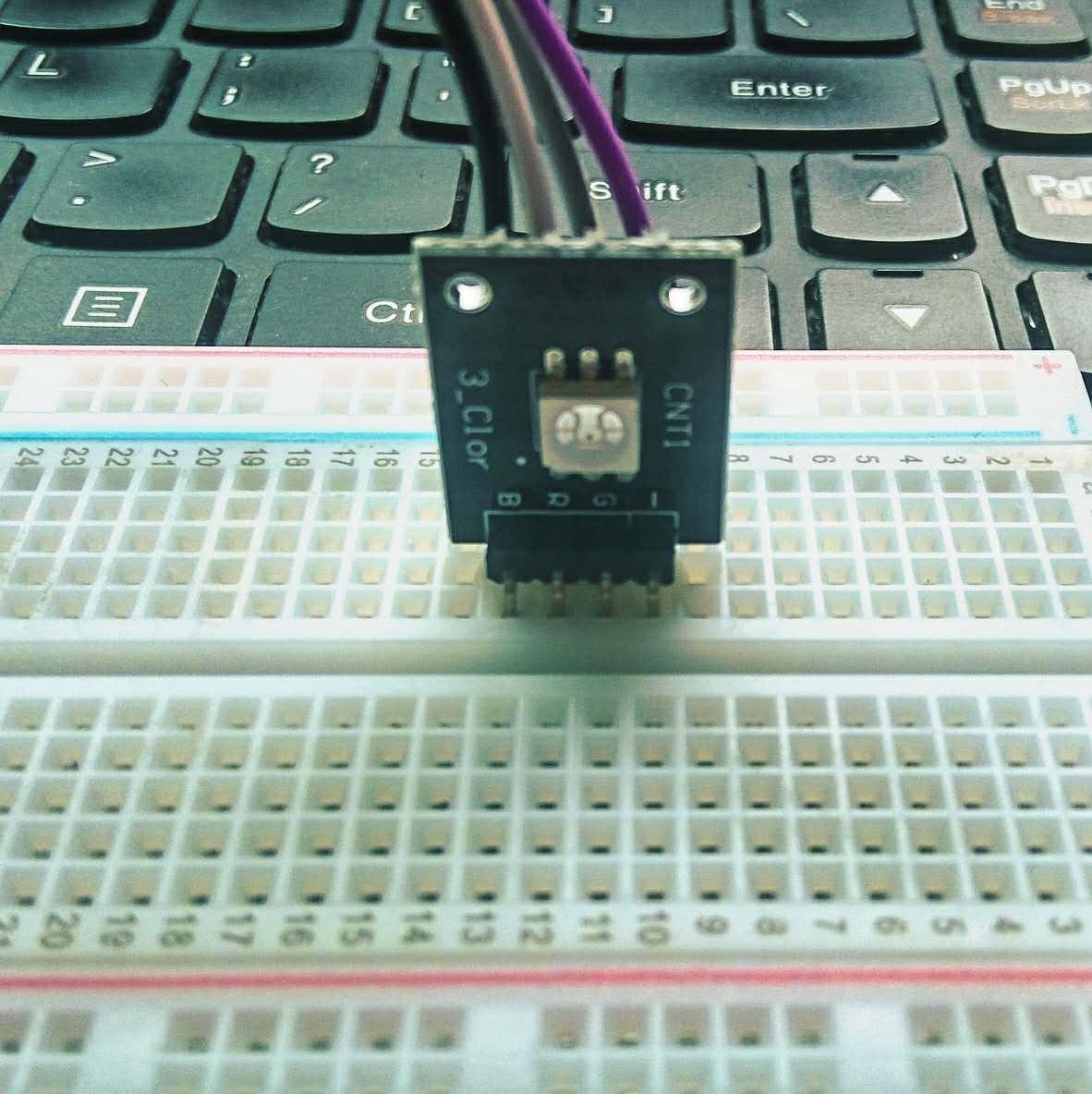

RGB模块简介

这个RGB彩色LED里其实有3个灯，分别是红灯、绿灯和蓝灯。控制这三个灯分别发出不同强度的光，混合起来就能发出各种颜色的光了。 LED灯上的4根引脚分别是GND，R，G，B。 GND需要接地。我们把它连到树莓派的电源地上。 R,G,B分别是红绿蓝灯的正极接口。我们把它们连接到树莓派的GPIO口上。

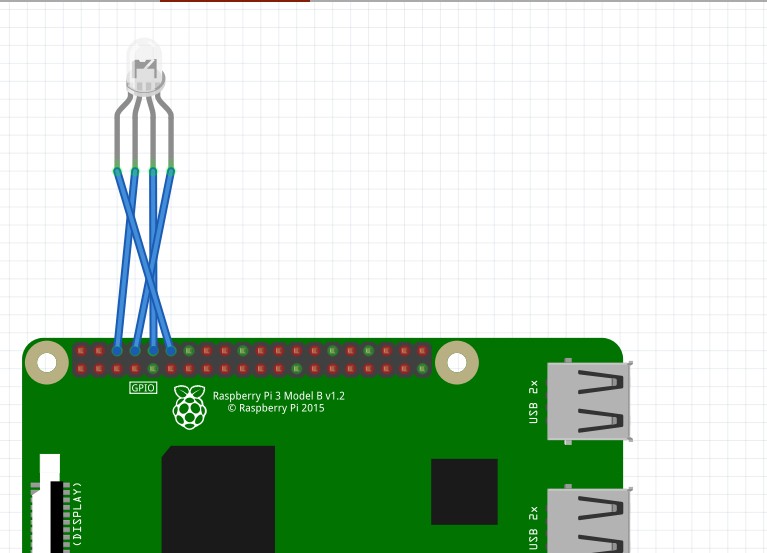

硬件连接

R接到树莓派GPIO18

G连接树莓派GPIO15

B连接树莓派GPIO14

其中GPIO编号方式为BCM编号方式，具体请看

树莓派GPIO引脚定义详细图

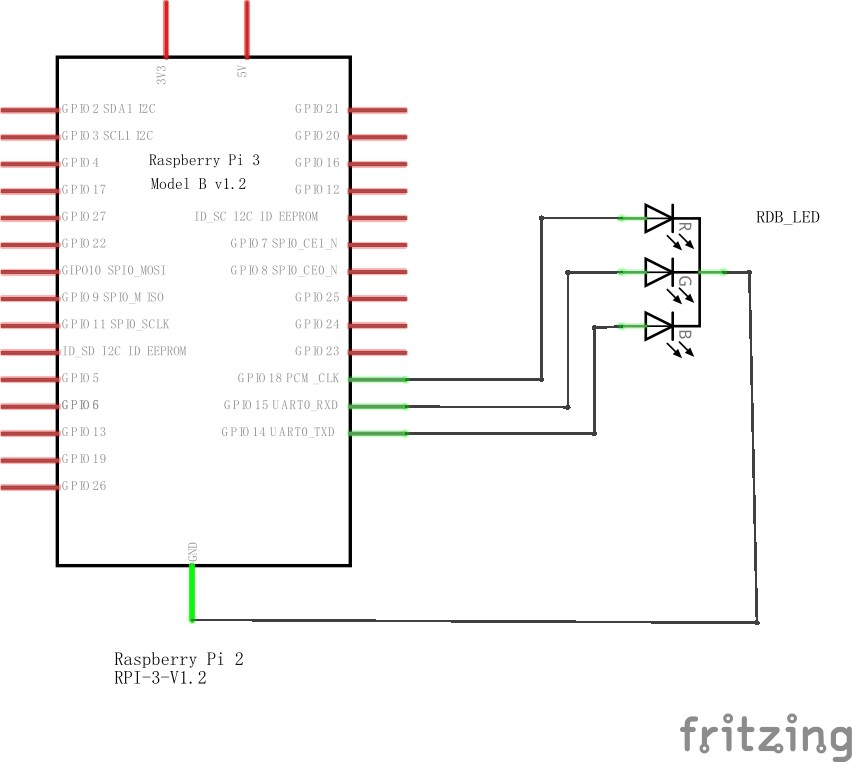

电路连接原理图如下：

程序代码

新建RGB_LED.py文件，输入以下代码：


#!/usr/bin/env python
# encoding: utf-8

import RPi.GPIO
import time

R,G,B=18,15,14

RPi.GPIO.setmode(RPi.GPIO.BCM)

RPi.GPIO.setup(R, RPi.GPIO.OUT)
RPi.GPIO.setup(G, RPi.GPIO.OUT)
RPi.GPIO.setup(B, RPi.GPIO.OUT)

pwmR = RPi.GPIO.PWM(R, 50)
pwmG = RPi.GPIO.PWM(G, 50)
pwmB = RPi.GPIO.PWM(B, 50)

pwmR.start(0)
pwmG.start(0)
pwmB.start(0)

try:

    t = 1
    while True:
        # 红色灯全亮，蓝灯，绿灯全暗（红色）
        pwmR.ChangeDutyCycle(100)
        pwmG.ChangeDutyCycle(0)
        pwmB.ChangeDutyCycle(0)
        time.sleep(t)

        # 绿色灯全亮，红灯，蓝灯全暗（绿色）
        pwmR.ChangeDutyCycle(0)
        pwmG.ChangeDutyCycle(100)
        pwmB.ChangeDutyCycle(0)
        time.sleep(t)

        # 蓝色灯全亮，红灯，绿灯全暗（蓝色）
        pwmR.ChangeDutyCycle(0)
        pwmG.ChangeDutyCycle(0)
        pwmB.ChangeDutyCycle(100)
        time.sleep(t)

        # 红灯，绿灯全亮，蓝灯全暗（黄色）
        pwmR.ChangeDutyCycle(100)
        pwmG.ChangeDutyCycle(100)
        pwmB.ChangeDutyCycle(0)
        time.sleep(t)

        # 红灯，蓝灯全亮，绿灯全暗（洋红色）
        pwmR.ChangeDutyCycle(100)
        pwmG.ChangeDutyCycle(0)
        pwmB.ChangeDutyCycle(100)
        time.sleep(t)

        # 绿灯，蓝灯全亮，红灯全暗（青色）
        pwmR.ChangeDutyCycle(0)
        pwmG.ChangeDutyCycle(100)
        pwmB.ChangeDutyCycle(100)
        time.sleep(t)

        # 红灯，绿灯，蓝灯全亮（白色）
        pwmR.ChangeDutyCycle(100)
        pwmG.ChangeDutyCycle(100)
        pwmB.ChangeDutyCycle(100)
        time.sleep(t)

except KeyboardInterrupt:
    pass

pwmR.stop()
pwmG.stop()
pwmB.stop()

RPi.GPIO.cleanup()

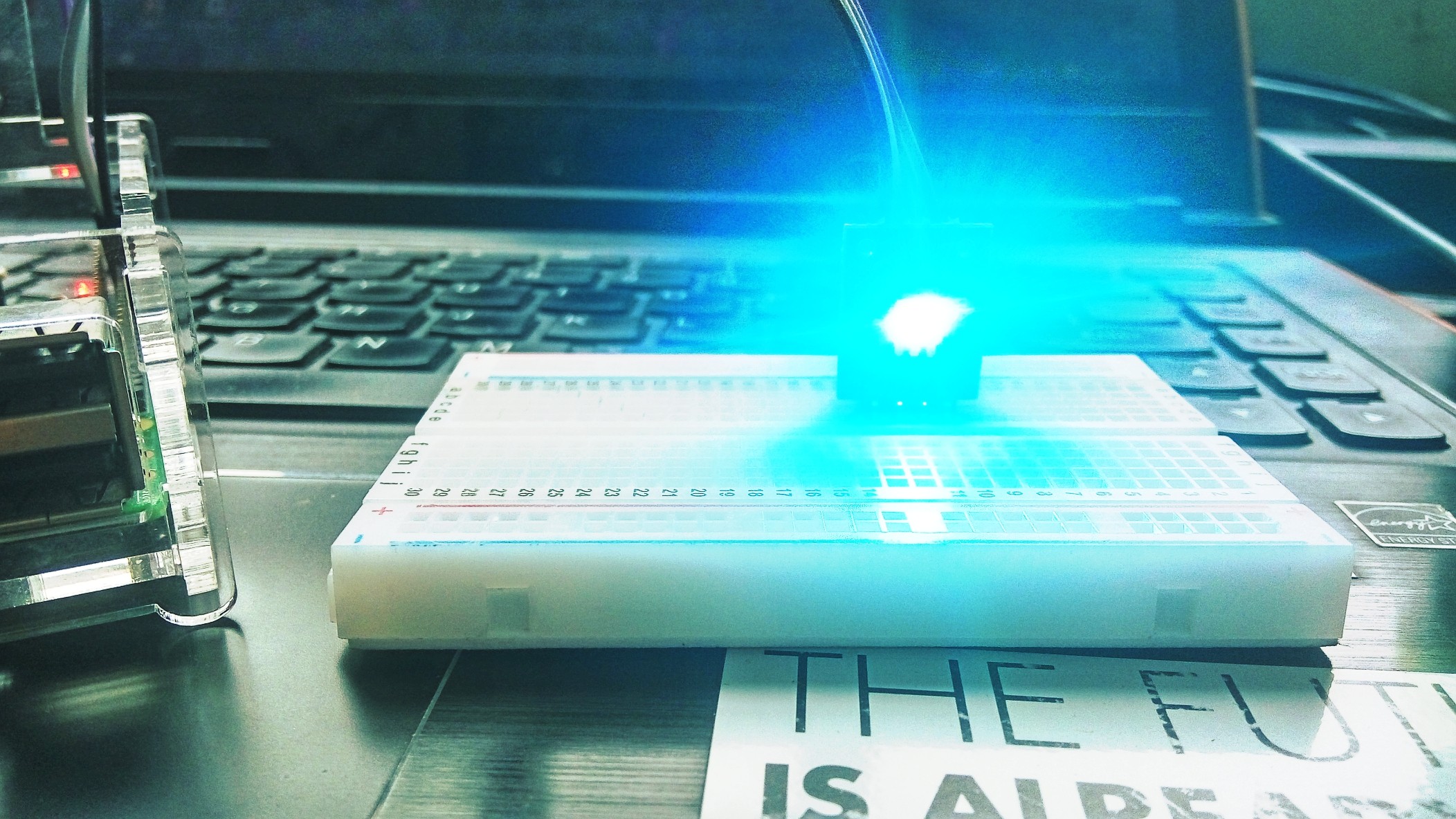

然后，运行这个py脚本，就可以看到RGBLED灯在7种颜色间切换。

---
