我的显示器只有VGA接口，所以要将树莓派连接到显示器上，必须使用HDMI装VGA转换器，但是在实际使用中，发现用HDMI转VGA方式连接显示器，显示器会出现黑屏的现象，无法使用，经过查找文档，终于知道了如何使用HDMI-VGA转换器将树莓派连接到显示器上，以下是教程。
一、准备材料
树莓派一台，型号不限
树莓派安装 Raspbian 系统。
显示器一台
HDMI-VGA转换器一个
二、过程
首先将树莓派安装Raspbian 系统，安装方法可以查看科技爱好者博客的早期文章。在安装完成后，如果直接将显示器连接到树莓派上开机，则会出现黑屏的现象。
解决办法：
修改SD卡boot分区的config.txt文件
将SD卡插入到电脑中，首先备份config.txt文件，然后使用编辑器打开，这里不推荐记事本，可以使用 VIM 或者 notepad++ 打开。然后加入以下几个选项：
hdmi_force_hotplug=1
config_hdmi_boost=4
hdmi_group=2
hdmi_mode=35
hdmi_drive=2
hdmi_ignore_edid=0xa5000080
disable_overscan=1
这里我的显示器分辨率是1280*1024，所以修改为hdmi_mode=35，如果你的显示器分辨率不同，请查找需要修改的值。
| hdmi_mode | resolution | frequency | notes |
|---|---|---|---|
| 1 | 640×350 | 85Hz | |
| 2 | 640×400 | 85Hz | |
| 3 | 720×400 | 85Hz | |
| 4 | 640×480 | 60Hz | |
| 5 | 640×480 | 72Hz | |
| 6 | 640×480 | 75Hz | |
| 7 | 640×480 | 85Hz | |
| 8 | 800×600 | 56Hz | |
| 9 | 800×600 | 60Hz | |
| 10 | 800×600 | 72Hz | |
| 11 | 800×600 | 75Hz | |
| 12 | 800×600 | 85Hz | |
| 13 | 800×600 | 120Hz | |
| 14 | 848×480 | 60Hz | |
| 15 | 1024×768 | 43Hz | incompatible with the Raspberry Pi |
| 16 | 1024×768 | 60Hz | |
| 17 | 1024×768 | 70Hz | |
| 18 | 1024×768 | 75Hz | |
| 19 | 1024×768 | 85Hz | |
| 20 | 1024×768 | 120Hz | |
| 21 | 1152×864 | 75Hz | |
| 22 | 1280×768 | reduced blanking | |
| 23 | 1280×768 | 60Hz | |
| 24 | 1280×768 | 75Hz | |
| 25 | 1280×768 | 85Hz | |
| 26 | 1280×768 | 120Hz | reduced blanking |
| 27 | 1280×800 | reduced blanking | |
| 28 | 1280×800 | 60Hz | |
| 29 | 1280×800 | 75Hz | |
| 30 | 1280×800 | 85Hz | |
| 31 | 1280×800 | 120Hz | reduced blanking |
| 32 | 1280×960 | 60Hz | |
| 33 | 1280×960 | 85Hz | |
| 34 | 1280×960 | 120Hz | reduced blanking |
| 35 | 1280×1024 | 60Hz | |
| 36 | 1280×1024 | 75Hz | |
| 37 | 1280×1024 | 85Hz | |
| 38 | 1280×1024 | 120Hz | reduced blanking |
| 39 | 1360×768 | 60Hz | |
| 40 | 1360×768 | 120Hz | reduced blanking |
| 41 | 1400×1050 | reduced blanking | |
| 42 | 1400×1050 | 60Hz | |
| 43 | 1400×1050 | 75Hz | |
| 44 | 1400×1050 | 85Hz | |
| 45 | 1400×1050 | 120Hz | reduced blanking |
| 46 | 1440×900 | reduced blanking | |
| 47 | 1440×900 | 60Hz | |
| 48 | 1440×900 | 75Hz | |
| 49 | 1440×900 | 85Hz | |
| 50 | 1440×900 | 120Hz | reduced blanking |
| 51 | 1600×1200 | 60Hz | |
| 52 | 1600×1200 | 65Hz | |
| 53 | 1600×1200 | 70Hz | |
| 54 | 1600×1200 | 75Hz | |
| 55 | 1600×1200 | 85Hz | |
| 56 | 1600×1200 | 120Hz | reduced blanking |
| 57 | 1680×1050 | reduced blanking | |
| 58 | 1680×1050 | 60Hz | |
| 59 | 1680×1050 | 75Hz | |
| 60 | 1680×1050 | 85Hz | |
| 61 | 1680×1050 | 120Hz | reduced blanking |
| 62 | 1792×1344 | 60Hz | |
| 63 | 1792×1344 | 75Hz | |
| 64 | 1792×1344 | 120Hz | reduced blanking |
| 65 | 1856×1392 | 60Hz | |
| 66 | 1856×1392 | 75Hz | |
| 67 | 1856×1392 | 120Hz | reduced blanking |
| 68 | 1920×1200 | reduced blanking | |
| 69 | 1920×1200 | 60Hz | |
| 70 | 1920×1200 | 75Hz | |
| 71 | 1920×1200 | 85Hz | |
| 72 | 1920×1200 | 120Hz | reduced blanking |
| 73 | 1920×1440 | 60Hz | |
| 74 | 1920×1440 | 75Hz | |
| 75 | 1920×1440 | 120Hz | reduced blanking |
| 76 | 2560×1600 | reduced blanking | |
| 77 | 2560×1600 | 60Hz | |
| 78 | 2560×1600 | 75Hz | |
| 79 | 2560×1600 | 85Hz | |
| 80 | 2560×1600 | 120Hz | reduced blanking |
| 81 | 1366×768 | 60Hz | |
| 82 | 1920×1080 | 60Hz | 1080p |
| 83 | 1600×900 | reduced blanking | |
| 84 | 2048×1152 | reduced blanking | |
| 85 | 1280×720 | 60Hz | 720p |
| 86 | 1366×768 | reduced blanking |
详细的配置文件可以参考这儿 CONFIG.TXT
三、开机启动

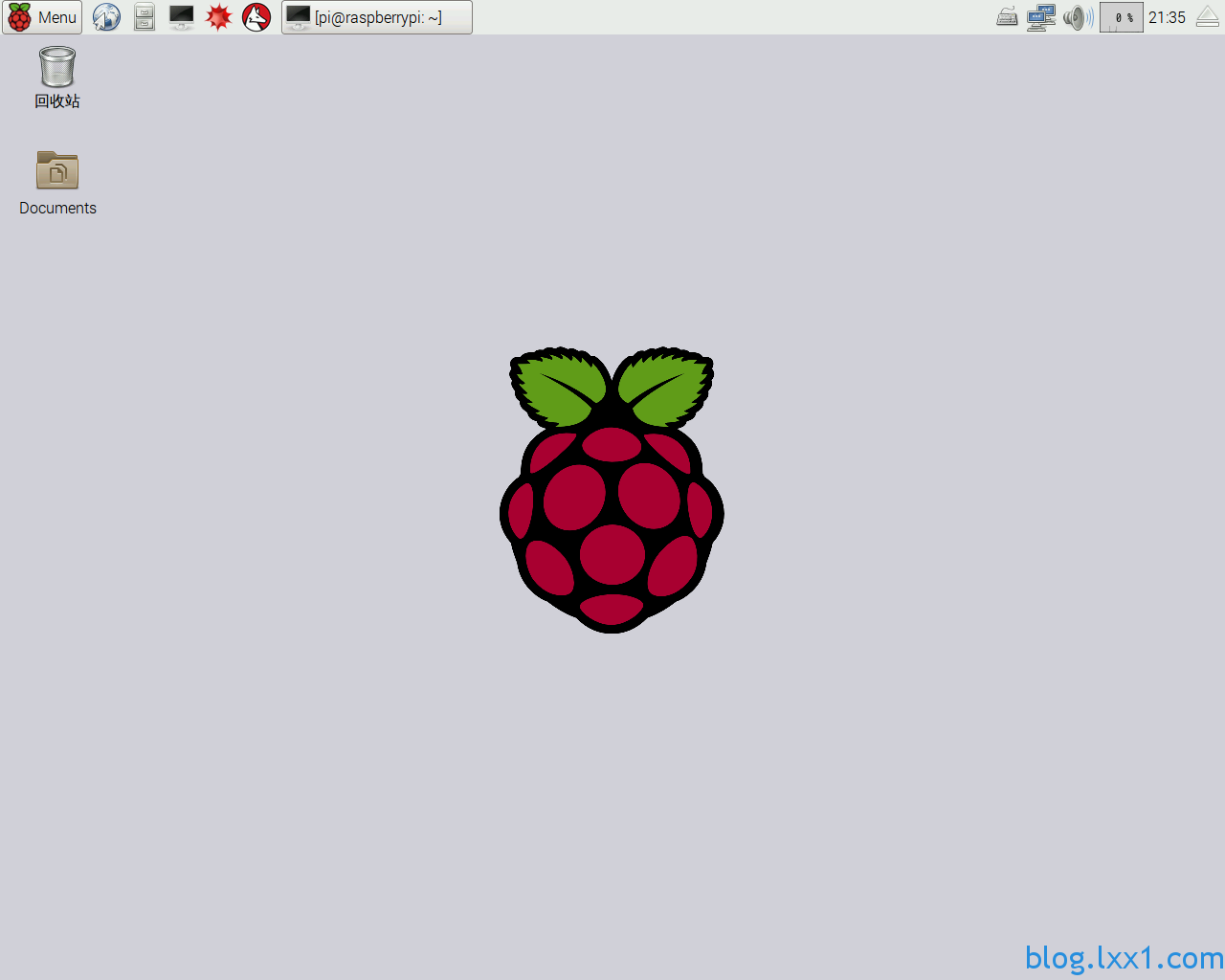

好的，就是这么简单，连接显示器开机吧！
