夏普GP2Y1010AU0F是一款灰尘传感器,该传感器可以测量空气中的PM2.5指数。我的毕业设计中有一项就是需要测量空气中PM2.5的指数,所以使用了该传感器来测量,下面是使用该传感器测量空气指数的教程,同时带有GP2Y1010AU0F和STM32传感器的连接电路图以及详细的程序。
一、夏普GP2Y1010AU0F灰尘传感器介绍
GP2Y1010AU0F是日本夏普公司开发的一款光学灰尘浓度检测传感器。此传感器内部成对脚分布的红外发光管和光电晶体管,利用光敏原理来工作。用于检测特别细微的颗粒,如香烟颗粒、细微灰尘。依靠输出脉冲的高度来判断颗粒浓度。
二、传感器的特点:
1.尺寸:(46.0 x 30 x 17.6 mm)
2.最大工作电流:20mA
3.单脉冲即可检测出颗粒浓度。(待工作稳定)
4.工作温度:-10~65℃
5.安全无害
三、夏普GP2Y1010AU0F灰尘传感器与STM32链接
如下图连接灰尘传感器,需要使用一个150欧姆的电阻和220uF的电容,三极管可以不接,其中使用PA0接收模拟信号,PB1发送脉冲信号。
如果不知道模块的引脚排列,可以参考下图。
四、STM32检测PM2.5程序
主要程序如下,如果需要可以下载文章末尾的工程文件,里面附带所有的程序源码。
Adc.c
#include "adc.h" #include "delay.h" //初始化ADC //这里我们仅以规则通道为例 //我们默认将开启通道0~3 void Adc_Init(void) { ADC_InitTypeDef ADC_InitStructure; GPIO_InitTypeDef GPIO_InitStructure; RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA |RCC_APB2Periph_ADC1 , ENABLE ); //使能ADC1通道时钟 RCC_ADCCLKConfig(RCC_PCLK2_Div6); //设置ADC分频因子6 72M/6=12,ADC最大时间不能超过14M //PA1 作为模拟通道输入引脚 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN; //模拟输入引脚 GPIO_Init(GPIOA, &GPIO_InitStructure); //PB1 作为脉冲输出引脚 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz; GPIO_Init(GPIOB, &GPIO_InitStructure); GP2Y_High; ADC_DeInit(ADC1); //复位ADC1,将外设 ADC1 的全部寄存器重设为缺省值 ADC_InitStructure.ADC_Mode = ADC_Mode_Independent; //ADC工作模式:ADC1和ADC2工作在独立模式 ADC_InitStructure.ADC_ScanConvMode = DISABLE; //模数转换工作在单通道模式 ADC_InitStructure.ADC_ContinuousConvMode = DISABLE; //模数转换工作在单次转换模式 ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None; //转换由软件而不是外部触发启动 ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; //ADC数据右对齐 ADC_InitStructure.ADC_NbrOfChannel = 1; //顺序进行规则转换的ADC通道的数目 ADC_Init(ADC1, &ADC_InitStructure); //根据ADC_InitStruct中指定的参数初始化外设ADCx的寄存器 ADC_Cmd(ADC1, ENABLE); //使能指定的ADC1 ADC_ResetCalibration(ADC1); //使能复位校准 while(ADC_GetResetCalibrationStatus(ADC1)); //等待复位校准结束 ADC_StartCalibration(ADC1); //开启AD校准 while(ADC_GetCalibrationStatus(ADC1)); //等待校准结束 // ADC_SoftwareStartConvCmd(ADC1, ENABLE); //使能指定的ADC1的软件转换启动功能 } //获得ADC值 //ch:通道值 0~3 u16 Get_Adc(u8 ch) { //设置指定ADC的规则组通道,一个序列,采样时间 ADC_RegularChannelConfig(ADC1, ch, 0, ADC_SampleTime_239Cycles5 ); //ADC1,ADC通道,采样时间为239.5周期 ADC_SoftwareStartConvCmd(ADC1, ENABLE); //使能指定的ADC1的软件转换启动功能 while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC ));//等待转换结束 return ADC_GetConversionValue(ADC1); //返回最近一次ADC1规则组的转换结果 } float GetGP2Y(void) { u32 AD_PM; double pm; GP2Y_Low; delay_us(280); AD_PM = Get_Adc(ADC_Channel_0); //PA0 delay_us(40); GP2Y_High; delay_us(9680); pm = 0.17*AD_PM-0.1; //转换公式 printf("%f\n",pm); return pm; } u16 Get_GP2Y_Average(u8 times) { u32 pm_val=0; u8 t; for(t=0;t<times;t++) { pm_val+=GetGP2Y(); delay_ms(5); } return pm_val/times; }
五、将代码编译下载,运行就可以看到测量到的PM2.5数据啦!
我测量到室内的PM2.5数值为124,可以得出室内空气质量属于很好。
测试得到的数据和空气质量对照:
3000 + = 很差
1050-3000 = 差
300-1050 = 一般
150-300 = 好
75-150 = 很好
0-75 = 非常好

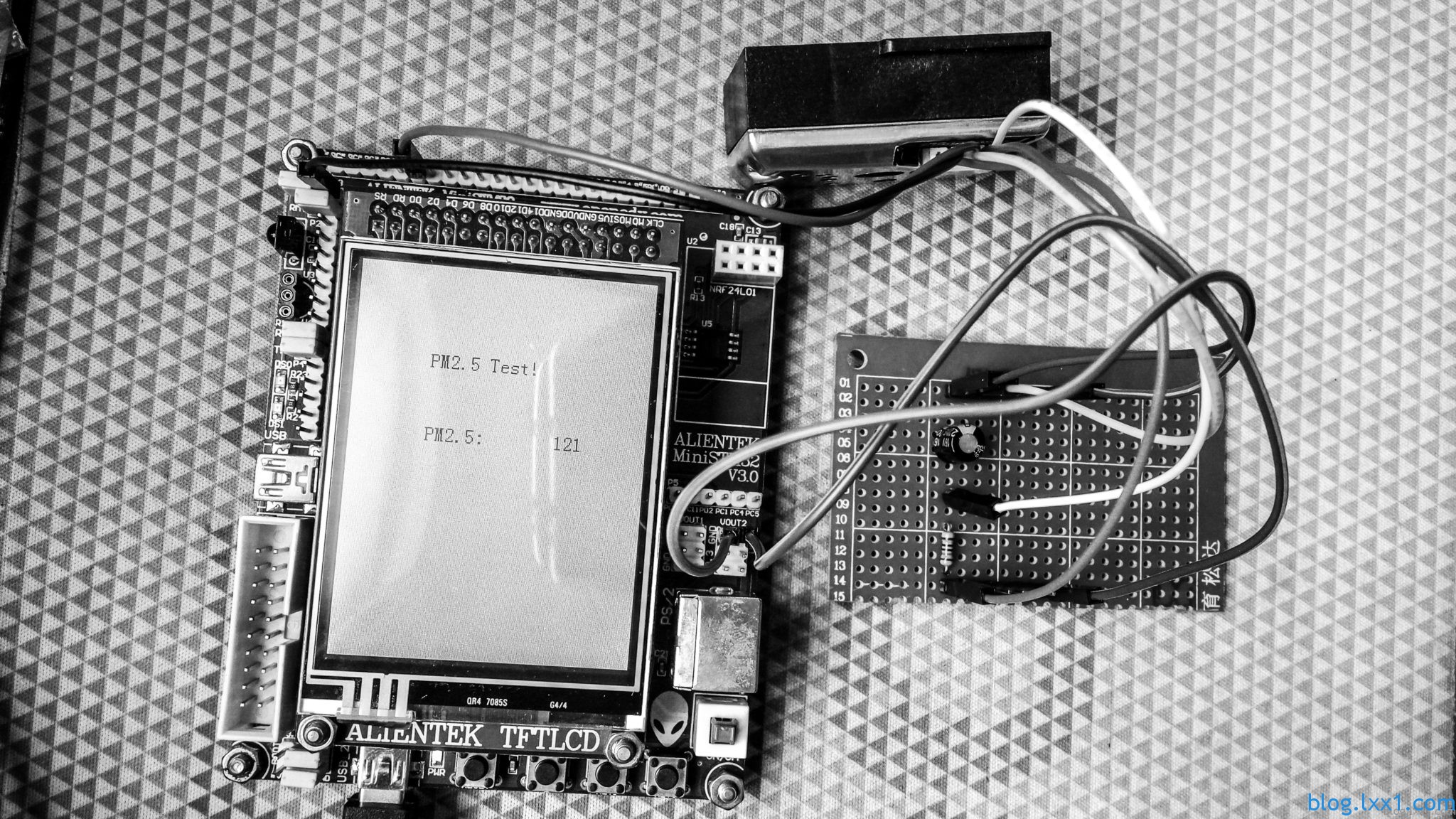

测试结果:
六、工程文件下载
还可以下载 灰尘传感器GP2Y1010AU0F使用说明.pdf
原创文章,转载请注明: 转载自科技爱好者博客
本文链接地址: STM32平台下使用夏普GP2Y1010AU0F灰尘传感器测量PM2.5空气污染指数 (https://www.tujing.site/1595)
如果博客对您有帮助,请给我 赞助
不懂的可以发评论交流
您好,編譯時有出現問題
什么问题
请问您那个转换公式是怎么来的,您是怎么对他进行标定的?
好像是技术说明书自带的
作者,你好,我认为你程序参数里面有个值写错了
ADC_RegularChannelConfig(ADC1, ch, ,0, ADC_SampleTime_239Cycles5 ); //ADC1,ADC通道,采样时间为239.5周期
这句话里面ADC顺序采样值你的传递参数为0,应该不正确吧,
#define IS_ADC_REGULAR_RANK(RANK) (((RANK) >= 0x1) && ((RANK) <= 0x10))
入口参数RANK顺序值的范围应该是1-16,你传递0应该是不正确的,那么你的adc值采样怎么又是正确呢?
按理说没问题啊,程序正常运行
作者你好,你的adc参数设置有问题吧,顺序采样序列值为1应该
QQ934211601需要咨询接线。
我的数据一直是0,有点迷,使用的正点原子的开发板
接线按照我的接线来就可以了
你好,请问那个转换公式是怎么来的,您是怎进行标定的?
请问您那个转换公式是怎么来的,您是怎么对他进行标定的?
好像是技术说明书自带的
如何确定测得是PM2.5,如何区分其他的颗粒,如果无法区分,那其他的微小颗粒不会对测量结果产生影响吗
就检测空气中的颗粒浓度,不区分颗粒
请问一下那个电阻和电容可以不接么??
请问可以不接电阻和电容么?
没试过,不过应该不可以,电阻是用来分压的,电容用来滤波的
您好,我是只接了电阻和电容,没有接三极管,②④连着电容负极 接地,③接的PB1,⑤接的PA0,请问一下我②③④⑤接的对吗??然后我的屏幕和你的屏幕型号不太一样,但是应该可以兼容的,接上去之后程序下载成功,但是屏幕至始至终没有亮,不知道什么原因,还是我的屏幕有问题???
连接最好按照我的连接图来搞,屏幕没有亮估计就是屏幕不兼容的问题了,你先可以写个程序让屏幕显示东西,试试到底是屏幕的问题还是其他的原因
请问您的那个板子是在哪买的呀,能说一下叫什么名字吗??
你是说开发板么,是在淘宝买的,然后叫做外星人好像,是V3.0版本的
已更新灰尘传感器GP2Y1010AU0F使用说明的下载链接
大哥 您好,向您请教下: pm = 0.17*AD_PM-0.1; 这个是浓度与电压的关系式。AD_PM = Get_Adc(ADC_Channel_0); 这个是数字量,为什么不需要AD_PM *3.3/4096转换成电压后再带入到公式里求浓度呢?这个地方我没理解,麻烦您解释下,谢谢
你好 pm = 0.17*AD_PM-0.1;这个公式是电压与浓度的关系式对吧?那为什么ADC的采集的数字量直接计算,而不转换成模拟量电压值再代入公式中计算呢?麻烦你帮我解答下谢谢
请问150的电阻和220uf的电容的作用是什么,咋计算出来的
通过说明书介绍得出来的
请问一下,那个5V供电是怎么做到的,是又外接了电池还是直接用了32的3.3v输出电压供电
我使用的开发板上自带5V电源输出
PM2.5传感器3脚不应该要用PWM输出控制吗?楼主怎么没用到?
我的为啥输出大多数都是零
你好,我有一个疑问,在硬件连接中,有一个引脚是模拟量输出引脚,该引脚接到开发板上的时候,有没有进行分压处理?因为我看资料,该模块产生4V的输出电压,但是开发板上的芯片引脚接收到的最大电压是3.3V,请问,你有没有分压?若分压,是如何分压的,分压之后的最高电压是多少?谢谢
作者您好,请问这个代码适用于stm32f103zet6开发板上吗?
可以用
你好,请问有连线的实物图吗
有啊,文章最后的图片就是实物连接图。
想问一下你那个PB1输出脉冲的引脚是连接传感的哪条线呢
PB1是脉冲信号输出端,通过电阻和三极管之后,接入到了夏普GP2Y1010AU0F灰尘传感器的3号端口
这篇文章讲的更细更通透:
Arduino制作PM2.5测量仪(使用GP2Y1010AU0F灰尘传感器)
https://www.tujing.site/4536
您好,我想问一下为什么在我这采集到的传感器的数据一直没什么变化呢,我把笔芯伸进去传感器中间的那个孔的话采集到的数据还是那样,没有变化
可能是传感器的数据线连接错误了,也有可能是传感器坏了
怎么判断是不是传感器烧了呢
可以在其他平台上连接传感器,看能不能读取到数据
