树莓派是一台ARM计算机，在上面可以运行ARM版的Linux系统，安装好操作系统后和其他电脑并无两样，但是相比普通的主机，树莓派最大的优点在于其将IO口接出了，可以通过GPIO口来操作，大大增加了树莓派的可玩性。这篇文章我们主要介绍下树莓派的GPIO口，然后使用python来控制接在树莓派IO口上的LED灯亮度。

一、树莓派GPIO介绍

在树莓派板子上，共有40个引脚，每个引脚的功能不同，可以在引脚上连接传感器等，从而将树莓派变成ARM开发板，不过，树莓派上已经有了各种python库，通过python库就可以直接操作IO口，减小了开发难度。

树莓派上的GPIO口有三种集成库的引脚，分别为python GPIO、wiringPi、BCM2835 C Library。树莓派引脚排列顺序如下图所示。

这里使用的wiringPi编码格式，大家在连接电路的时候要看清楚，不要连错了。

二、使用Python GPIO控制LED灯

1、硬件准备

树莓派一台 LED灯一个
220欧姆的电阻一个
一些连接线

2、安装RPi.GPIO

依次执行以下命令来安装RPi.GPIO: 安装pip

sudo apt-get install python3-pip

安装RPi.GPIO

sudo pip-3.2 install RPi.GPIO

3、硬件连接

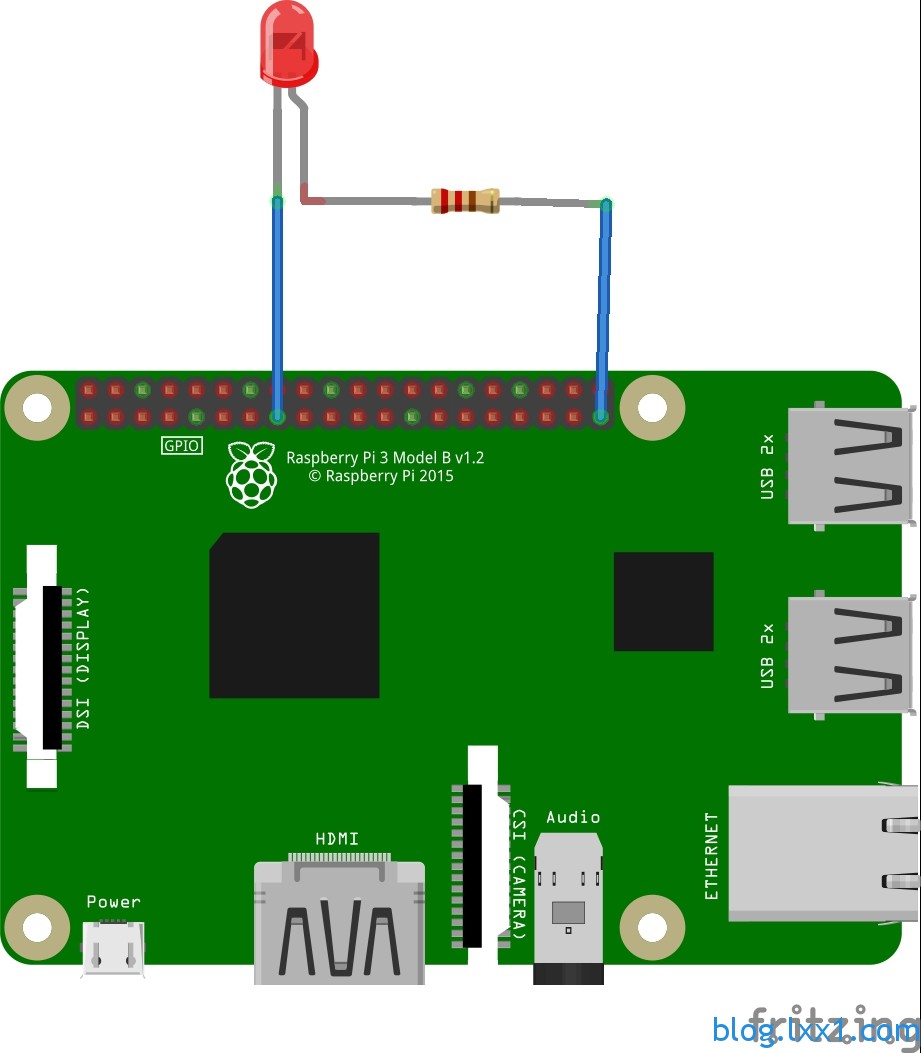

将LED灯的负极连接到树莓派的0V引脚（6号引脚），然后将电阻串接LED，并且将电阻的另一端连接到树莓派22脚上（BCM GPIO），然后就可以编程了。电路连接如下图。

4、软件控制LED

打开一个python会话，依次输入以下命令，观察和树莓派相连的LED灯状态。

import RPi.GPIO as GPIO
GPIO.setmode(GPIO.BCM)
GPIO.setup(22,GPIO.OUT)
GPIO.output(22,True)

这时就可以看到LED灯已经亮起来了！ 接着输入

GPIO.output(22,False)

这样就可以熄灭LED！

好了，这样你就可以控制LED灯了,赶快去试试！

---
