树莓派3使用的处理器芯片是博通的BCM2837，是一个1.2GHz 64位的四核ARMv8 处理器，在平时使用树莓派时CPU温度较高，这个问题在夏天使用时更加严重。虽然安装了散热片，温度也依然在50度左右。为了提高树莓派散热效果，我加装了一个强力散热风扇，效果非常明显，但是也出现了一个问题，就是只要通电，散热风扇就一直转。为解决这个问题，使用了一个三极管来控制树莓派散热风扇。当树莓派CPU温度超过设定的值时，就开启风扇进行散热；当温度降到一定值时，就关闭风扇，既节省了电能，也减少风扇运转的噪音。

原理介绍

通过将树莓派的一个GPIO连接到三极管的基极，这样就可以通过这个GPIO控制风扇的开关了，再通过python脚本，检测树莓派CPU温度，当温度过高时开启风扇，过低就关闭风扇。

连接原理图

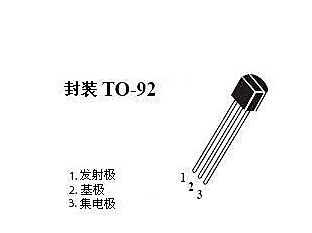

三极管的三个管脚分别为发射极、基极和集电极，我使用的时D8550，其封装图为：

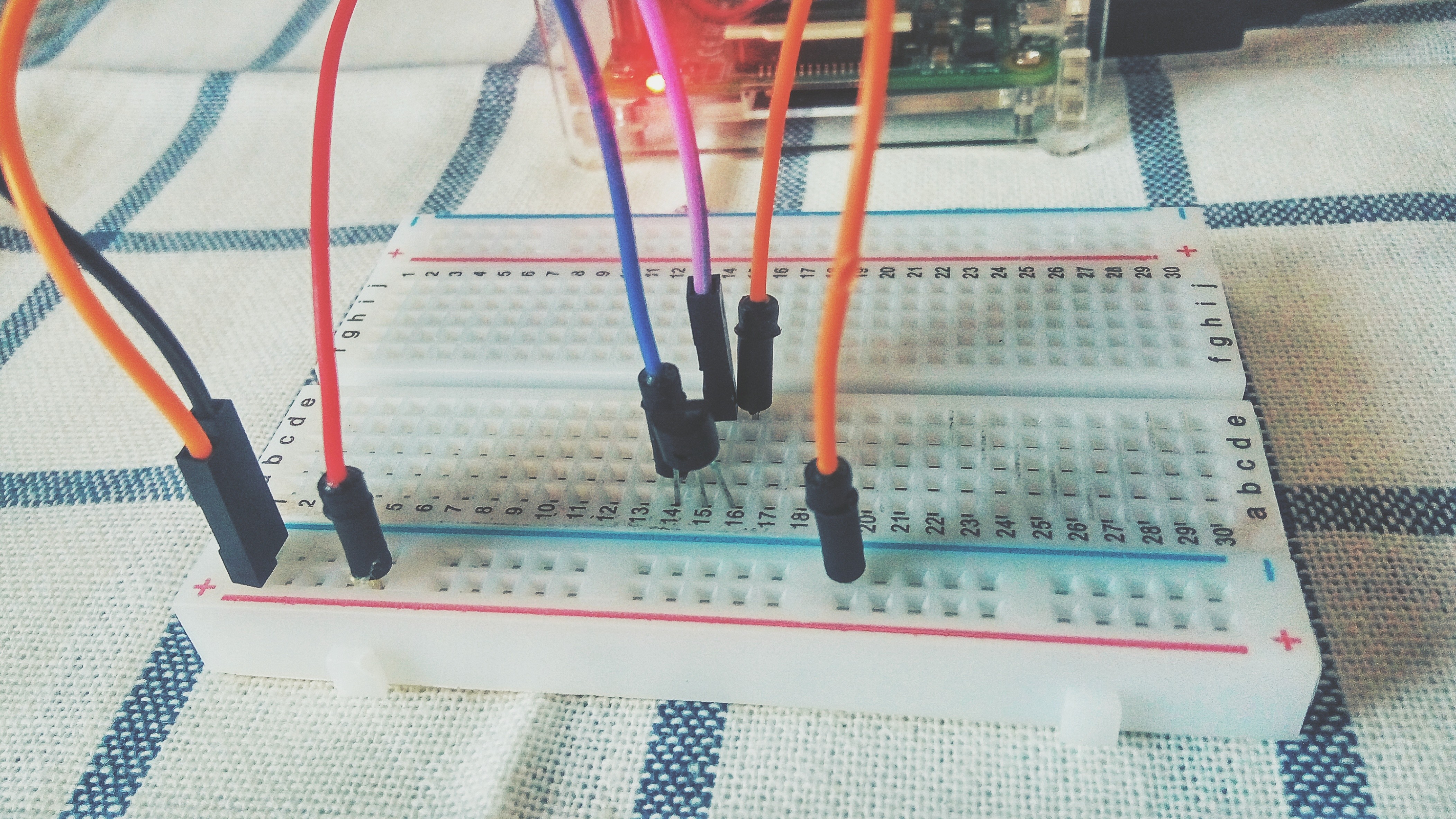

三极管D8550和树莓派的连接如下图。

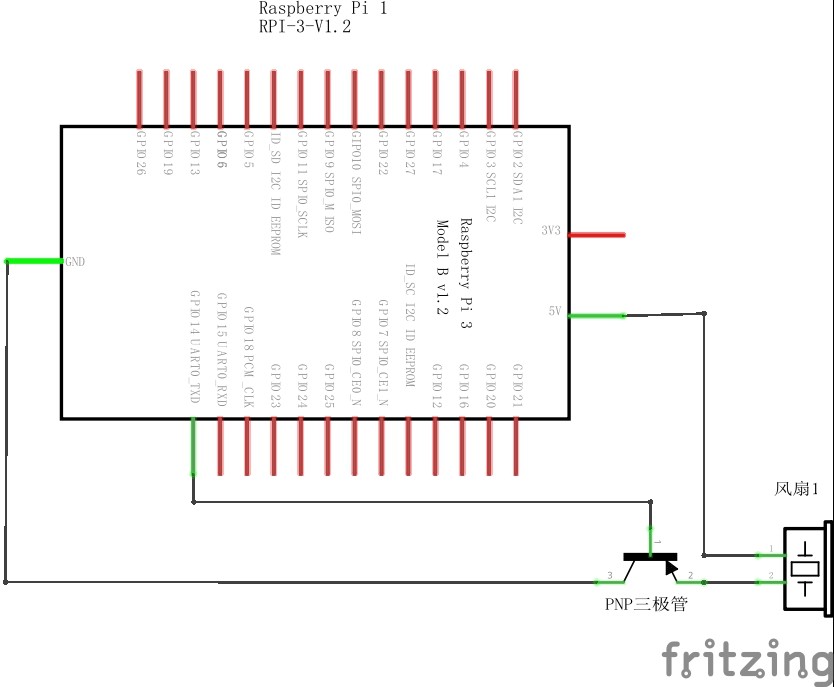

原理图如下图。

温度控制风扇python脚本

树莓派的15号引脚连接到了三极管的基极（编号参照：树莓派GPIO编号），当温度过高时，GPIO引脚输出低电平，可以开启风扇。python程序为：

#!/usr/bin/python2
#coding:utf8

#自动风扇控制程序，使用wiringPi的gpio命令来操作GPIO

import commands,time

#控制风扇的GPIO
FAN_GPIO = 15

commands.getoutput('sudo gpio mode '+str(FAN_GPIO)+' OUTPUT')

while True:
     # 获取CPU温度
    tmpFile = open( '/sys/class/thermal/thermal_zone0/temp' )
    cpu_temp_raw = tmpFile.read()
    tmpFile.close()
    cpu_temp = round(float(cpu_temp_raw)/1000, 1)
    print cpu_temp

    #如果温度大于48`C，就启动风扇
    if cpu_temp >= 48.0 :
        commands.getoutput('sudo gpio write '+str(FAN_GPIO)+' 0')
    #如果温度小于40`C，就关闭风扇
    if cpu_temp <= 40.0 :
        commands.getoutput('sudo gpio write '+str(FAN_GPIO)+' 1')

    time.sleep(10)

保存后，运行程序，当温度高于48度就开启风扇降温，温度降到40度以下时关闭风扇，这样可以防止风扇在临界点往复。

效果图

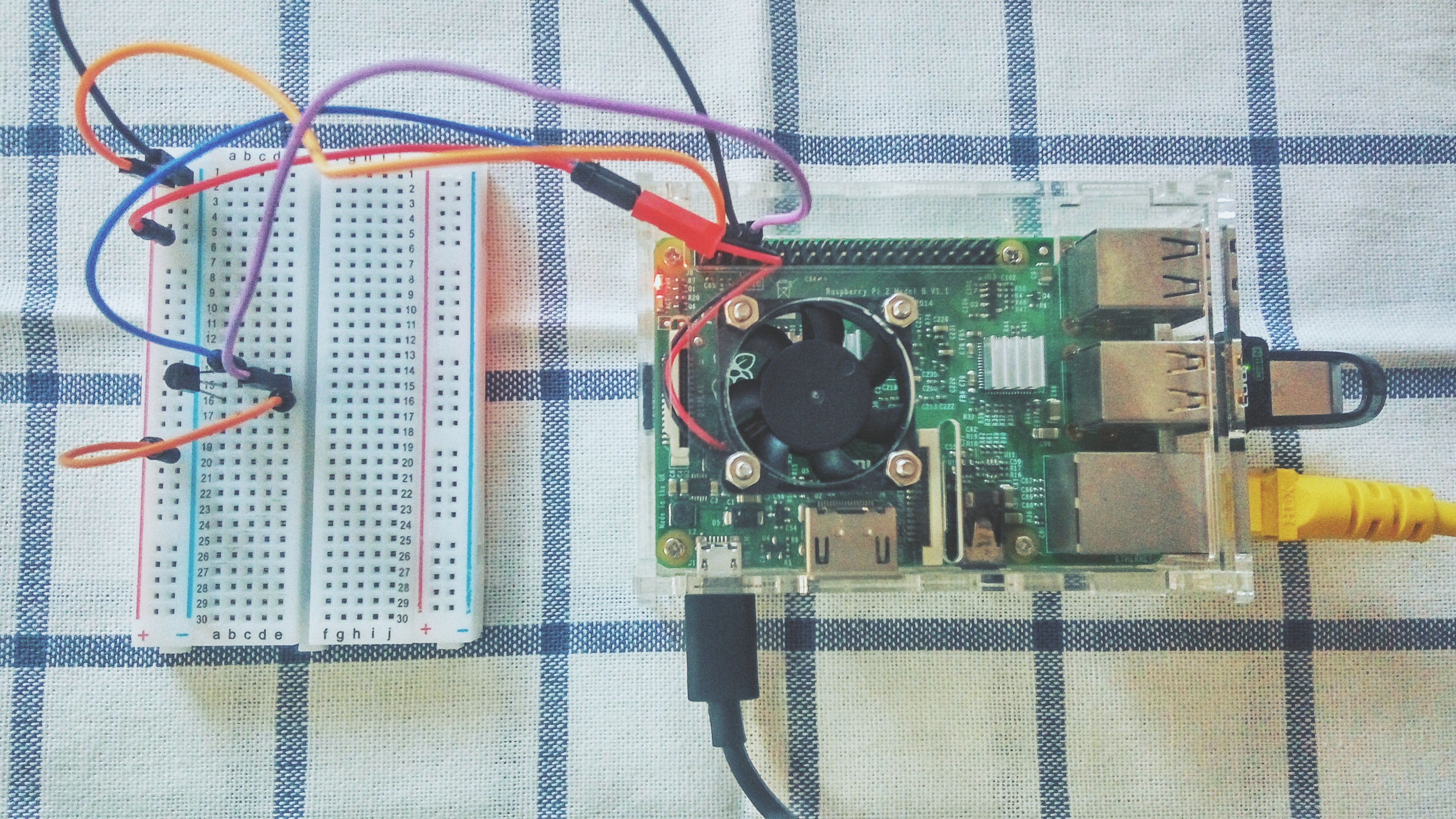

完成后的效果图如下。

---
